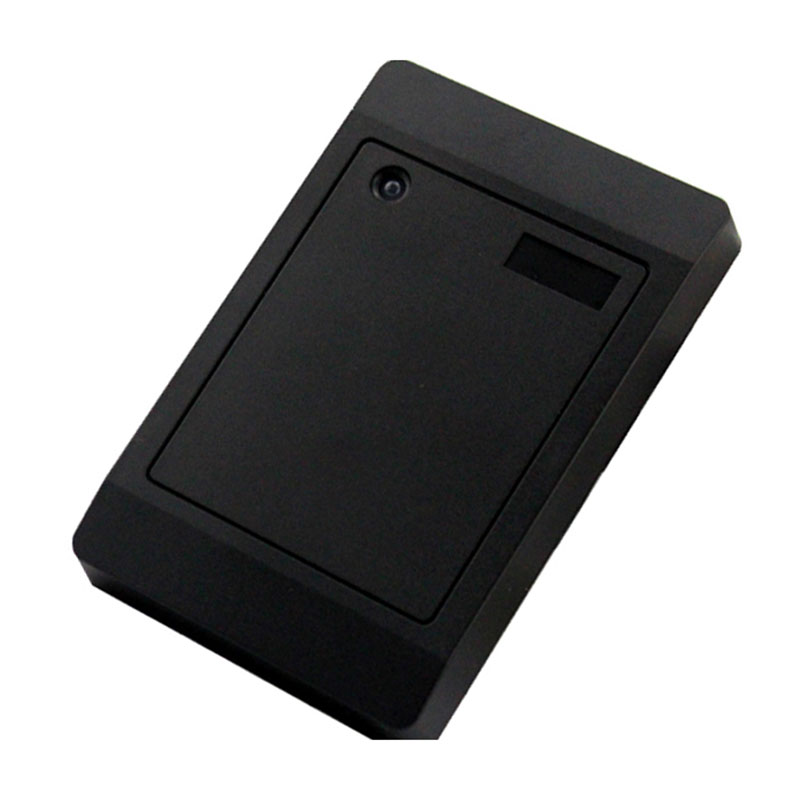

Безконтактний зчитувач безконтактного доступу до дверей Wiegand 26/34 125 кГц
1. Ознайомлення з продуктом
Зчитувач карт Wiegand - це зчитувач безконтактного контролю доступу 125 кГц, виключає використання передової схеми радіочастотного приймача та вбудованого мікроконтролера в поєднанні з ефективними алгоритмами декодування. Він отримав високу чутливість, струм, один джерело живлення постійного струму, низьку ціну, високу продуктивність характеристики. пилу, вологи, повністю герметична конструкція дозволяє користувачам встановлювати на відкритому повітрі та в інших суворих умовах, без механічного зносу та довговічності.
2.Технічні характеристики
Пункт |
Параметри |
Частота |
125 кГц |
Робоча напруга |
DC 9V-16V |
Спожитий струм |
0-100 мА |
Картки підтримки |
TK4001\EM4100 тощо. |
Діапазон читання |
0 мм-100 мм (пов'язано з карткою або навколишнім середовищем) |
інтервал читання |
<0,5S |
Формат |
Віганд 26/Віганд 34 (Встановлення самостійно) |
Відстань передачі |
WG26/34≥100M |
Сервісна температура |
-25°ƒ~ +75°ƒ |
Розмір |
114 мм × 76 мм × 16 мм |
Довжина відведення |
180 мм±5 мм |
Матеріал |
Клей з ПВХ і смоли(це водонепроникний¼‰ |
Індикація стану |
2PC LED (червоний означає режим очікування, зелений означає успіх читання) |
3. Визначення лінії
Red: VCC(9V-16V)
Black: GND
White:Wiegand D1
Green:Wiegand D0
Grey: Зелене світло і довге кільце звукового сигналу
Фіолетовий: Віганд 26/Віганд 34 (Вихідний формат WG34, коли фіолетова лінія з’єднується з чорною лінією)
4.Примітки
1. Вимкніть живлення та не працюйте під час встановлення або розбирання
2. Зчитувач необхідно встановити на дерев'яну, бетонну або цегляну стіну або поставити на стіл. Він може не мати великої площі виробів із заліза та сталі в радіусі близько 10 сантиметрів
3. Різні карти впливають на відстань читача
4. Якщо відстань зчитувача між двома машинами <0,3 м, буде заважати один одному. Іншими словами, найкраща відстань між зчитувачем зберігається на рівні 0,3 метра вище.
5. Якщо карта все ще знаходиться в зоні розпізнавання, зчитувач без жодних підказок, а також не надсилає дані.
6. Access Control Reader не може зберігати дані та інформацію користувача, ми не можемо збільшити кількість карток, пароля та відбитків пальців користувача. Це інструмент для розблокування, який просто розширюється на картку або пароль, вам потрібно покладатися на контролер доступу, автомати для карт відвідування або контролери з кількома дверима.
